24 Vdc mini centrifugalni ventilator za zrak
Karakteristike ventilatora
Naziv robne marke: Wonsmart
Visoki pritisak sa istosmjernim motorom bez četkica
Tip ventilatora: Centrifugalni ventilator
Napon: 24Vdc
Ležaj: NMB kuglični ležaj
Tip: Centrifugalni ventilator
Primjenjive industrije: Proizvodni pogon
Vrsta električne struje: DC
Materijal oštrice: plastika
Montaža: Stropni ventilator
Mjesto porijekla: Zhejiang, Kina
Napon: 24VDC
Certifikacija: CE, RoHS, ETL
Garancija: 1 godina
Postprodajna usluga: Online podrška
Vijek trajanja (MTTF): >20.000 sati (ispod 25 stepeni Celzijusa)
Težina: 80 grama
Materijal kućišta: PC
Veličina jedinice: D70mm *V37mm
Tip motora: Trofazni DC motor bez četkica
Prečnik izlaza: OD17mm UNUTRAŠNJI 12mm
Kontroler: eksterni
Statički pritisak: 6,8 kPa

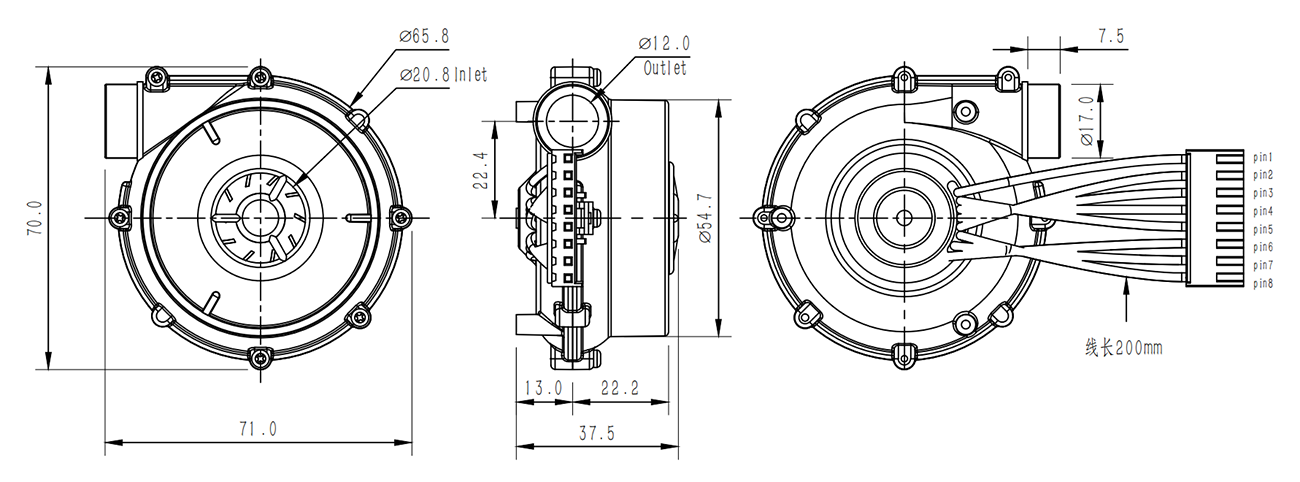

Crtanje
Performanse ventilatora
Ventilator WS7040-24-V200 može postići maksimalni protok zraka od 22m3/h pri pritisku od 0 kpa i maksimalnom statičkom pritisku od 6,8 kpa. Maksimalnu izlaznu snagu zraka postiže kada radi na otporu od 3 kPa ako podesimo 100% PWM. Maksimalnu efikasnost postiže kada radi na otporu od 5,5 kPa ako podesimo 100% PWM. Ostale performanse tačke opterećenja prikazane su na donjoj PQ krivulji:
Prednost DC bezčetkičnog ventilatora
(1) Ventilator WS7040-24-V200 ima motore bez četkica i NMB kuglične ležajeve unutra, što ukazuje na vrlo dug vijek trajanja; MTTF ovog ventilatora može doseći više od 20.000 sati na temperaturi okoline od 20 stepeni Celzijusa.
(2) Ovom ventilatoru nije potrebno održavanje
(3) Ovaj ventilator, pokretan kontrolerom motora bez četkica, ima mnogo različitih kontrolnih funkcija kao što su regulacija brzine, izlaz impulsa brzine, brzo ubrzanje, kočnica itd. Može se lako kontrolisati inteligentnim mašinama i opremom.
(4) Pokretan motorom bez četkica, ventilator će imati zaštitu od preopterećenja strujom, preniskog/previsokog napona i zastoja.
Aplikacije
Ovaj ventilator se može široko koristiti na mašinama sa vazdušnim jastukom, CPAP mašinama, SMD stanicama za lemljenje.
Kako pravilno koristiti duvač
Često postavljana pitanja
P: Kupac: Mogu li koristiti ovaj ventilator za medicinski uređaj?
O: Da, ovo je jedan ventilator naše kompanije koji se može koristiti na CPAP aparatima i ventilatorima.
P: Koji je maksimalni pritisak vazduha?
A: Kao što je prikazano na crtežu, maksimalni pritisak vazduha je 6,5 Kpa.
Centrifugalni ventilator koristi centrifugalnu snagu koja se dobija rotacijom impelera za povećanje kinetičke energije zraka/gasova. Kada se impeleri okreću, čestice gasa u blizini impelera se odbacuju sa impelera, a zatim se kreću u kućište ventilatora. Kao rezultat toga, kinetička energija gasa se mjeri kao pritisak zbog otpora sistema koji pružaju kućište i kanal. Plin se zatim vodi do izlaza kroz izlazne kanale. Nakon što je gas ispušten, pritisak gasa u srednjem dijelu impelera se smanjuje. Plin iz otvora impelera juri u normalu. Ovaj ciklus se ponavlja i stoga se gas može kontinuirano prenositi.
